【3】オンオフバルブ(グローブバルブ)

PS型オンオフバルブの特徴

PS型オンオフバルブは従来型の多くの特徴を活かし、さらに改良を加え、多くのニーズに応えるためにグレードアップをはかり、自動操作、遠隔操作を目的として設計されたON-OFF専用のバルブです。

空気、水、蒸気、ガスなどの流体に使用可能で、特に作動頻度の多い箇所、完全閉止が重視される箇所などに最適で、きわめて応用範囲の広いバルブです。また、空気圧により作動するため、故障がなく、安全性も高く、防災、公害処理用に緊急遮断弁としてもご利用いただけます。
1.完全無給油
シリンダー内部に特殊潤滑剤の採用により、摩擦抵抗が少なく無給油で連続作動に耐えます。
2.完全閉止
充填剤入りテフロンディスクの採用により、流体を完全に遮断します。
3.コンパクト
エアー操作式の採用により、容積が小さく、全体にコンパクトです。
4.ロングライフ
特殊潤滑剤の採用およびピストンシリンダー(エアー式)によって弁のON-OFF作動を確実にし、標準スプリングでテフロンディスクをシートリングに密着させるため、長期間の連続作動にも耐え、ロングライフをお約束します。
5.グレードアップ
流体の使用圧力を1.0MPaまで(標準)とし、幅広い流体圧力での仕様が可能となりグレードアップをはかりました。(その他、高圧仕様もあります。)

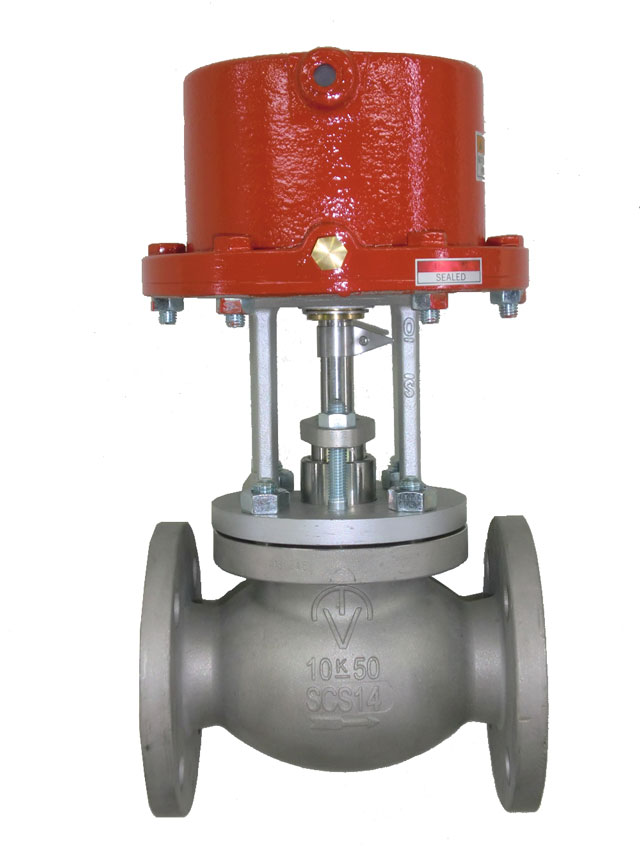

1.逆作動型オンオフバルブ

逆作動型オンオフバルブ
PS型逆作動オンオフバルブ標準仕様
本体材質 FC200、SCS13、SCS14
耐用温度 150℃以下
操作圧力 0.4MPa
流体圧力 1.0MPa以下
接続 フランジ(JIS10K-RF)
口径 15A〜100A(1/2B〜4B)
※上記標準仕様の他にも特殊材質、高温、低温、大口径(12Bまで)タイプなどの特殊仕様もありますので、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
逆作動型オンオフバルブ寸法図
呼び径 L H D A
SUS FC
15A 1/2B 110 217 220 95 100
20A 3/4B 120 256 260 100 135
25A 1B 130 266 270 125 135
40A 11/2B 190 312 320 140 170
50A 2B 200 350 355 155 200
65A 21/2B 220 440 440 175 245
80A 3B 240 467 472 185 265
100A 4B 290 575 585 210 330

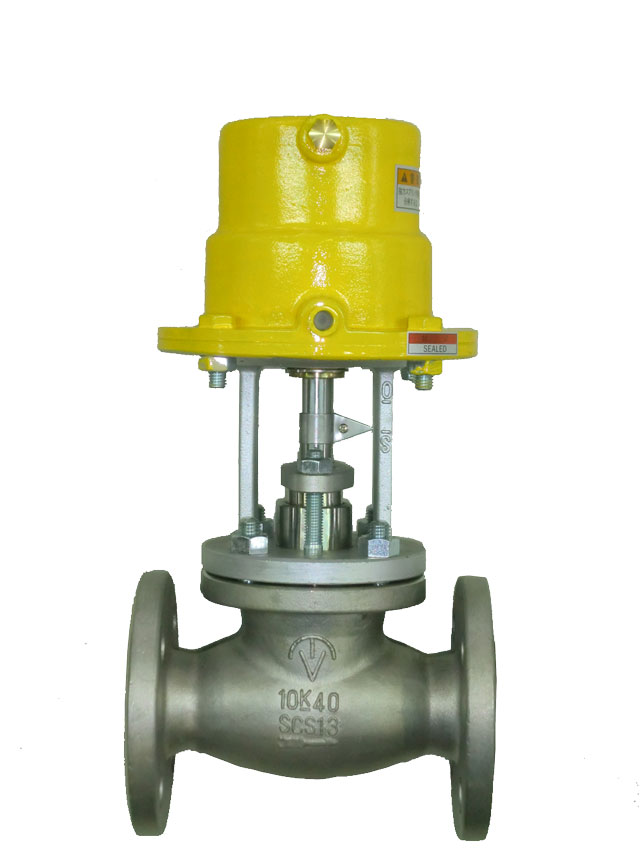

2.正作動型オンオフバルブ

正作動型オンオフバルブ
PS型正作動オンオフバルブ標準仕様
本体材質 FC200、SCS13、SCS14
耐用温度 150℃以下
操作圧力 0.4MPa
流体圧力 1.0MPa以下
接続 フランジ(JIS10K-RF)
口径 15A〜100A(1/2B〜4B)
※上記標準仕様の他にも特殊材質、高温、低温、大口径(12Bまで)タイプなどの特殊仕様もありますので、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
正作動型オンオフバルブ寸法図
呼び径 L H D A
SUS FC
15A 1/2B 110 217 220 95 100
20A 3/4B 120 256 260 100 135
25A 1B 130 266 270 125 135
40A 11/2B 190 300 308 140 170
50A 2B 200 310 315 155 200
65A 21/2B 220 395 395 175 245
80A 3B 240 427 432 185 265
100A 4B 290 475 485 210 330

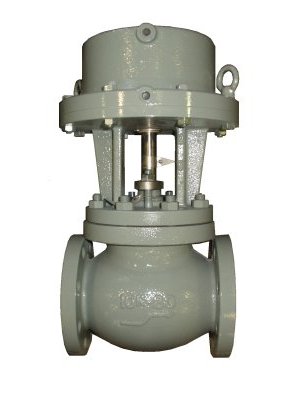

3.複作動型オンオフバルブ

複作動型オンオフバルブ
PS型複作動オンオフバルブ標準仕様
本体材質 FC200、SCS13、SCS14
耐用温度 150℃以下
操作圧力 0.4MPa
流体圧力 1.0MPa以下
接続 フランジ(JIS10K-RF)
口径 15A〜100A(1/2B〜4B)
※上記標準仕様の他にも特殊材質、高温、低温、大口径(12Bまで)タイプなどの特殊仕様もありますので、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
複作動型オンオフバルブ寸法図
呼び径 L H D A
SUS FC
15A 1/2B 110 197 200 95 100
20A 3/4B 120 228 232 100 135
25A 1B 130 238 242 125 135
40A 11/2B 190 248 256 140 170
50A 2B 200 290 295 155 200
65A 21/2B 220 370 370 175 245
80A 3B 240 372 377 185 265
100A 4B 290 429 439 210 330
