【1】ストレートバルブ

ストレートオンオフバルブの特徴

グローブバルブに要求される機能をあらゆる角度から研究し、開発された当製品は、経済性・操作性・安定性を兼ね備え、また、サニタリー仕様へのご要求にもお応え致しているので(バフ研磨#400仕上げ)、食品・薬品・化学工場等幅広い分野で自動化・省力化に力を発揮致します。
1.無滞留
 バルブ本体の構造がストレートであり液溜りがありません。(水平配管二次側)
2.高いCv特性
 グローブバルブと比較して極めて高いCv特性を実現いたしました。(当社比:18%〜50%)
3.軽量化
 駆動部材にアルミ合金を使用する事で50%の軽量化(当社比)に成功いたしました。
4.メンテナンスが容易
 本体と駆動部の分離が簡単であり、メンテナンスが容易になりました。
5.オイラ不要・無給油仕様
 駆動部に特殊潤滑油を採用。メンテナンスフリーを実現しました。

ここがすごい!ストレートオンオフバルブ

【ストレートバルブの構造】
・グローブ弁と同様にトルクシールの為、耐久性がある!
・グローブ弁の欠点であったCV値が高い!
・液溜まりがない!(二次側)
・接液部と駆動部が完全分離している!
・接液部を研磨している!

ストレートバルブは「液漏れ・混合を防ぎたい!」という方に最適のバルブです。

※下の画像をクリックすると拡大します。

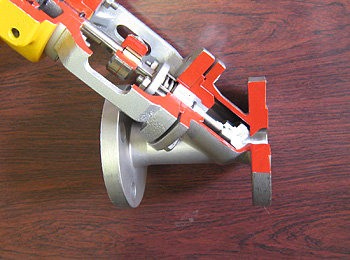

内部構造
▲内部構造

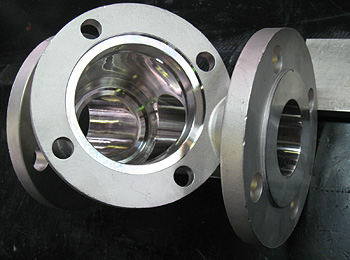

液溜まりなし構造1
▲液溜まりなし構造1

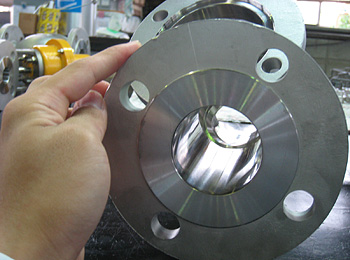

液溜まりなし構造2
▲液溜まりなし構造2

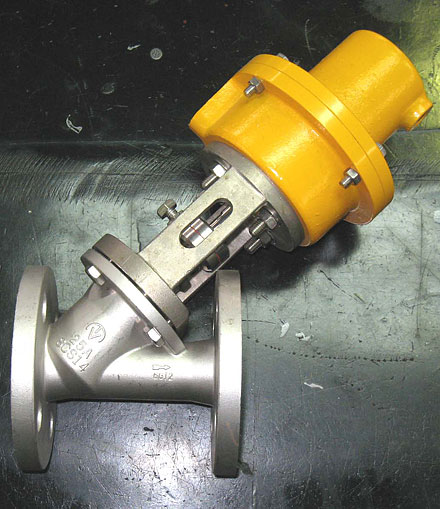

ストレートオンオフバルブ標準仕様

ストレートオンオフバルブ標準仕様
ストレートオンオフバルブ標準仕様
本体材質 SCS14
口径 15A〜80A(1/2B〜3B)
作動 自動操作型(逆作動、正作動、複作動)
手動操作型
接続 フランジJIS10K
耐用温度 150℃以下
操作圧力 標準0.4MPa以下
流体圧力 1.0MPa以下
※上記標準仕様の他に特殊内面処理、高温、低温、大口径(8Bまで)タイプなどの特殊仕様もありますので、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
寸法図
呼び径 H L B
15A 1/2B 250 110 118
20A 3/4B 260 120 118
25A 1B 290 130 128
40A 11/2B 380 190 180
50A 2B 400 200 200
80A 3B 550 240 295
