【4】ボールバルブ

ボールバルブの特徴

1.軽量かつコストパフォーマンス
これまでの自動化技術と経験を結集し開発したプラスティック(PBT)製マイティーエースをバルブに搭載することで軽量かつコストパフォーマンスの優れた自動弁を実現しました。
2.ステム飛び出し防止
ステム下部にフランジを設け、ボディー内側より組み立てていますので、流体の異常圧力やグランド部の緩みがあってもステムが絶対に飛び出すことがありません。
3.二重ボディーシール構造
ボディとボディキャップの接合部には、PTFE製ガスケットによるシールとメタルタッチ構造式のシールで、ボディの過大な締め付けや方締め等からPTFE製ガスケットを守り、バルブの操作トルクの変動を防ぎます。
4.内圧上昇防止
ボールとステムとのかん合部に内圧防止の穴を空けています。
5.ボールシート
充填材入りボールシートを標準装着。PTFEにカーボン繊維をミックスした充填材入PFE(PTFE)で耐磨耗、耐熱性に優れています。
6.操作方法の変更が容易
取付現場での操作方法の変更が可能。手動式から自動化が容易に行え、空気操作式の場合、横型アクチェーターと縦型アクチェーターが選べます。
7.短納期対応
手動バルブ・自動バルブ(エアー式)を問わず短納期での納入が可能です。

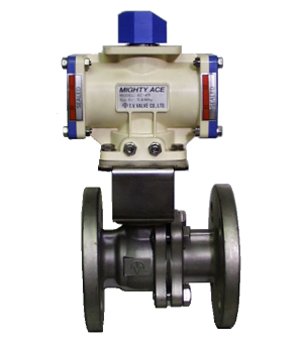

1.AC型(複作動)アクチェエータ付自動ボールバルブ

AC型(複作動)アクチェエータ付自動ボールバルブ
AC型(複作動)アクチュエータ付
自動ボールバルブ標準仕様
本体材質 SCS13、SCS14(他の材料もご相談可)
シート 充填材入りPFE(PTFE)
操作圧力 0.4MPa以下
流体圧力 1.0MPa以下
接続 フランジ(JIS10K-RF)
口径 15A〜50A(1/2B〜2B)
※上記標準仕様以外は、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
AC型(複作動)アクチェエータ付自動ボールバルブ寸法図
呼び径 L H A 駆動部 重量(Kg)
15A 1/2B 108 195 129 AC-45 3.5
20A 3/4B 117 200 129 AC-45 4.0
25A 1B 127 210 129 AC-45 5.5
40A 11/2B 165 235 154 AC-55 9.0
50A 2B 178 240 154 AC-55 10.5

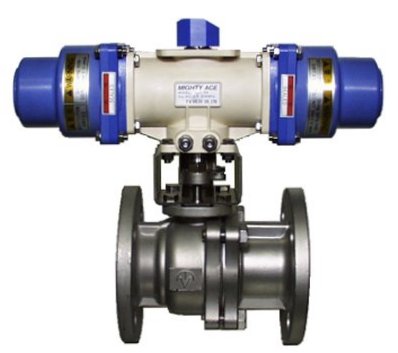

2.ACS型(単作動)アクチェーター付自動ボールバルブ

ACS型(単作動)アクチェーター付自動ボールバルブ
ACS型(単作動)アクチュエータ付
自動ボールバルブ標準仕様
本体材質 SCS13、SCS14(他の材料もご相談可)
シート 充填材入りPFE(PTFE)
操作圧力 0.4MPa以下
流体圧力 1.0MPa以下
接続 フランジ(JIS10K-RF)
口径 15A〜50A(1/2B〜2B)
※上記標準仕様以外は、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
ACS型(単作動)アクチェーター付自動ボールバルブ寸法図
呼び径 L H A 駆動部 重量(Kg)
15A 1/2B 108 195 292 ACS-45 5.0
20A 3/4B 117 200 292 ACS-45 5.5
25A 1B 127 210 292 ACS-45 7.0
40A 11/2B 165 235 350 AC-55 11.0
50A 2B 178 240 350 ACS-55 12.5

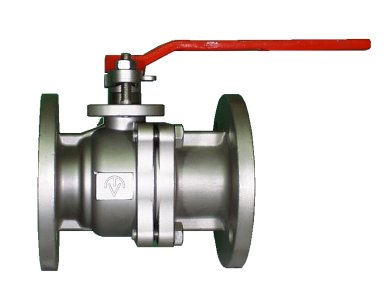

3.手動ボールバルブ

手動ボールバルブ
手動ボールバルブ標準仕様
本体材質 SCS13、SCS14(他の材料もご相談可)
シート 充填材入りPFE(PTFE)
操作圧力 0.4MPa以下
流体圧力 1.0MPa以下
接続 フランジ(JIS10K-RF)
口径 15A〜100A(1/2B〜4B)
※上記標準仕様以外は、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
手動ボールバルブ寸法図
呼び径 L H W 重量(Kg)
15A 1/2B 108 80 130 2.5
20A 3/4B 117 83 130 3.0
25A 1B 127 97 160 4.0
40A 11/2B 165 111 230 7.0
50A 2B 178 118 230 8.5
65A 21/2B 190 144 400 15.0
80A 3B 201 154 400 19.0
100A 4B 229 174 460 26.9
